TCL/TL/XCL/XL

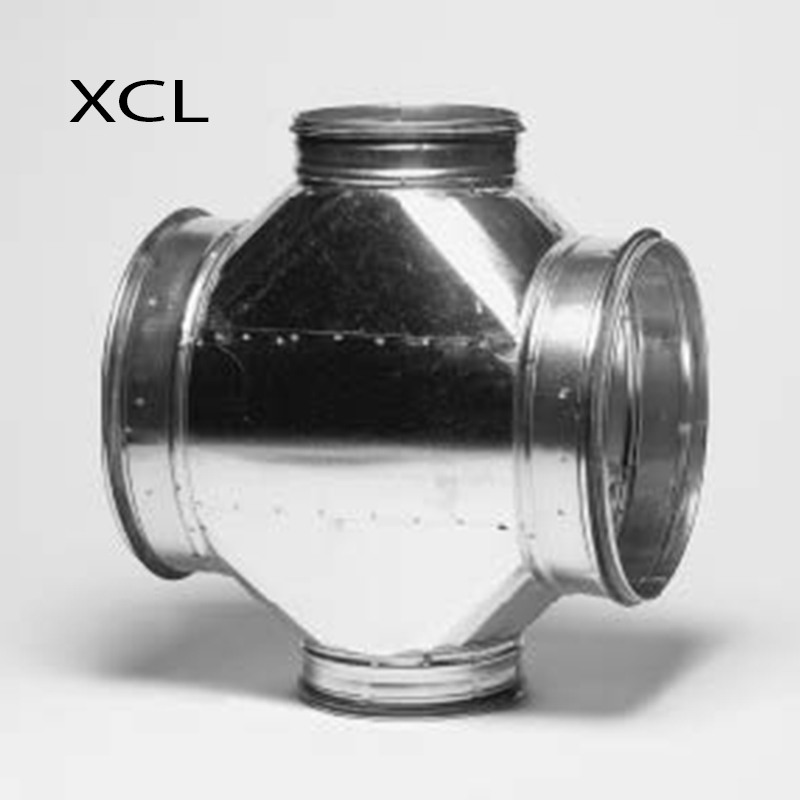

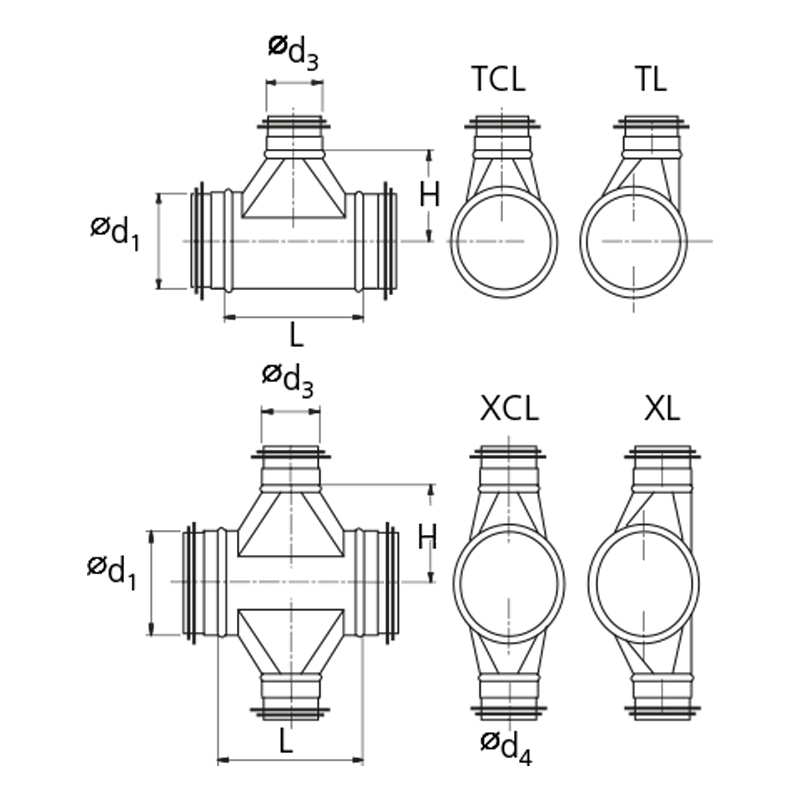

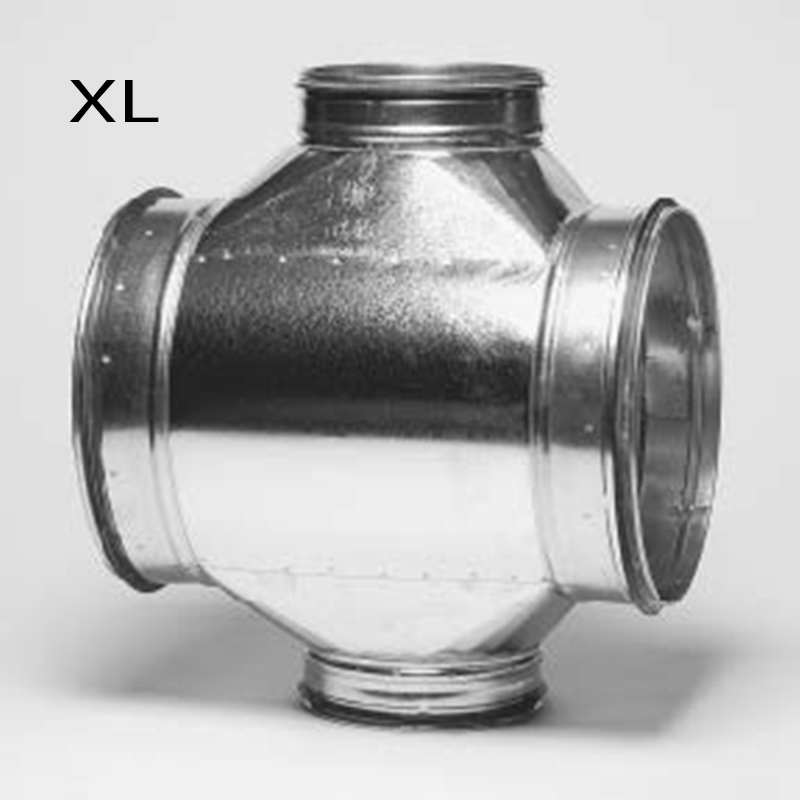

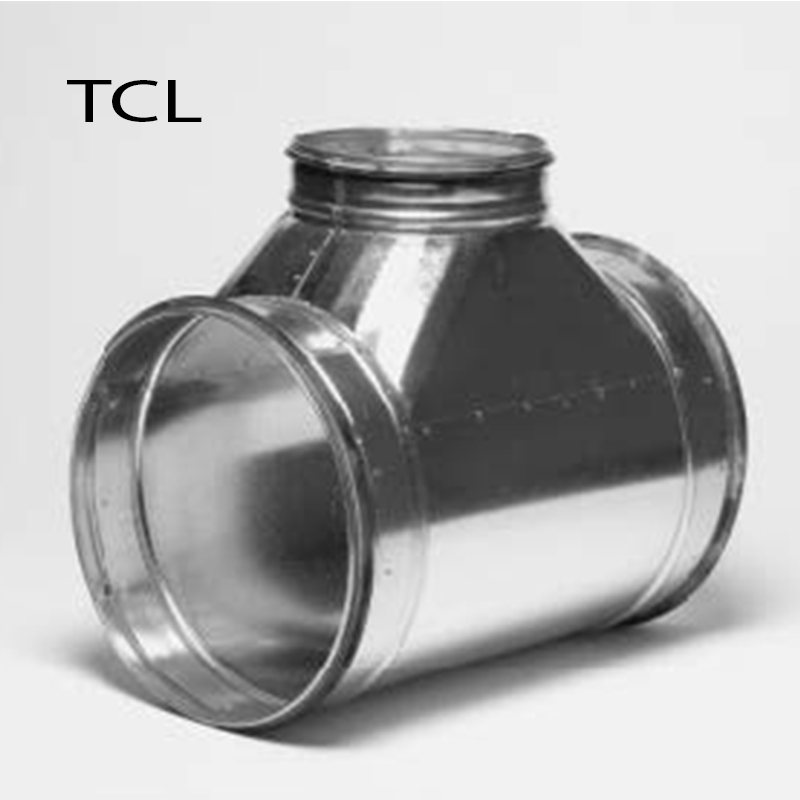

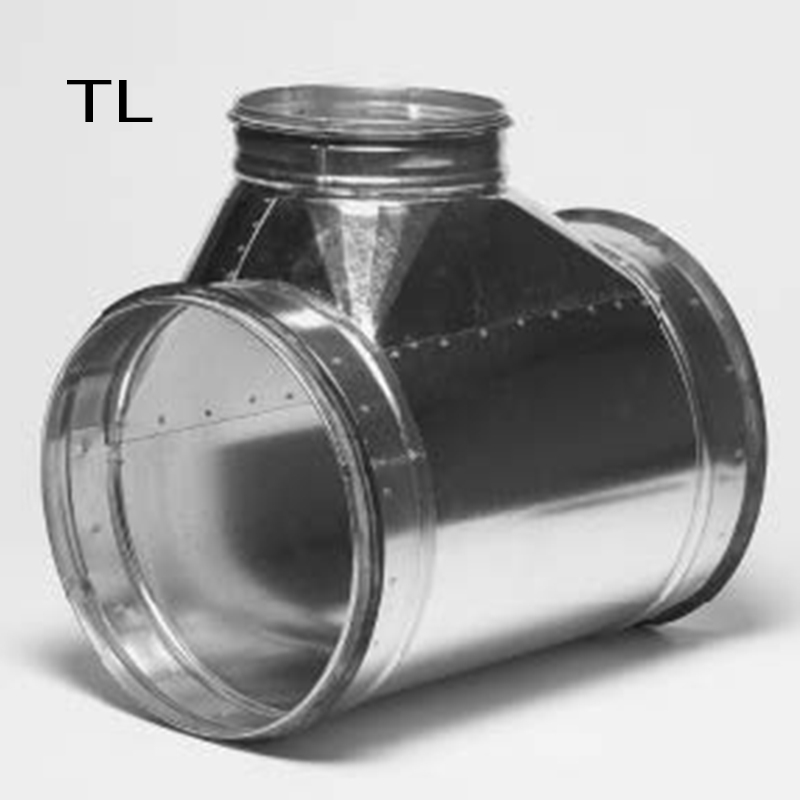

TCL/XCL = Centric - TL/XL = Tangential
Assembled with TSTCL/TSTL.
XCL/XL: ∅d4 , Ød3'den farklı olabilir.

∅d1
nom		 ∅d3/∅d4
nom		 L
mm		 H
mm		 kg
TCL/TL		 kg
XCL/XL
100 100 190 95 0,5 0,6
  125 215 95 0,4 0,8
  140 240 100 0,6 0,8
  150 250 100 0,6 0,8
  160 240 100 0,6 0,8
125 100 190 110 0,6 0,7
  125 215 110 0,7 0,8
  140 240 115 0,7 0,8
  150 250 115 0,7 0,8
  160 260 115 0,8 1,0
  180 280 115 0,8 1,0
  200 330 130 1,0 1,3
140 100 190 115 0,6 0,7
  125 215 115 0,7 0,9
  140 240 120 0,7 0,9
  150 250 120 0,9 1,1
  160 260 120 0,9 1,1
  180 280 120 0,9 1,1
  200 330 135 1,0 1,63
  224 355 135 0,5 0,6
150 100 190 120 0,7 0,7
  125 215 120 0,8 0,9
  140 240 125 0,8 0,9
  150 250 125 0,9 1,1
  160 240 125 0,9 1,1
  180 280 125 0,9 1,1
  200 330 140 1,1 1,3
  224 355 140 1,3 1,7
  250 380 140 1,5 2,1
160 100 190 125 0,7 0,8
  125 215 125 0,8 1,0
  140 240 130 0,8 0,9
  150 250 130 0,9 1,1
  160 260 130 0,9 1,1
  180 280 130 1,0 1,1
  200 330 145 1,1 1,3
  224 355 145 1,3 1,7
  250 380 145 1,6 2,1
180 100 190 135 0,8 1,0
  125 215 135 0,9 1,0
  140 240 140 0,9 1,0
  150 250 140 1,0 1,2
  160 240 140 1,0 1,2
  180 280 140 1,1 1,3
  200 330 155 1,3 1,5
  224 355 155 1,4 1,7
  250 380 155 1,7 2,2
  280 430 165 1,9 2,6
200 100 190 145 0,9 1,0
  125 215 145 1,1 1,2
  140 240 150 1,1 1,2
  150 250 150 1,2 1,4
  160 240 150 1,2 1,4
  180 280 150 1,3 1,5
  200 330 165 1,5 1,7
  224 355 165 1,7 2,1
  250 390 165 1,8 2,3
  280 450 175 2,1 2,7
  300 450 175 2,2 2,9
  315 465 175 2,2 2,9
224 100 190 160 1,0 ,1
  125 215 160 1,2 1,3
  140 240 165 1,2 1,3
  150 250 165 1,3 1,3
  160 240 165 1,3 1,4
  180 280 165 1,4 1,6
  200 330 180 1,6 1,8
  224 355 180 1,8 2,1
  250 380 180 2,1 2,5
  280 430 190 2,3 2,9
  300 450 190 2,3 2,9
  315 465 190 2,5 3,1
  355 525 200 2,8 3,5
250 100 190 170 1,3 1,3
  125 215 170 1,4 1,5
  140 240 175 1,5 1,5
  150 250 175 1,6 1,7
  160 250 175 1,6 1,7
  180 280 175 1,7 1,9
  200 330 190 1,8 2,0
  224 355 190 2,0 2,3
  250 380 190 2,3 2,7
  280 430 200 2,4 3,1
  300 450 200 1,7 3,3
  315 465 200 2,8 3,5
  355 525 210 3,1 3,9
  400 571 210 3,5 4,5
280 100 190 185 1,5 1,6
  125 215 185 1,7 1,8
  140 240 190 1,8 2,0
  150 250 190 1,8 2,0
  160 260 190 1,8 2,0
  180 280 190 2,0 2,2
  200 330 205 2,1 2,4
  224 355 205 2,3 2,6
  250 380 205 2,6 3,0
  280 430 215 2,9 3,6
  300 450 215 3,1 3,7
  315 465 215 3,1 3,7
  355 525 225 3,5 4,3
  400 570 225 3,9 4,9
  450 620 225 4,6 5,5
300 100 190 195 1,6 1,7
  125 215 195 1,8 1,9
  140 240 200 1,9 2,1
  150 250 200 1,9 2,1
  160 260 200 1,9 2,1
  180 280 200 2,1 2,2
  200 330 215 2,5 2,7
  250 380 215 2,8 3,3
  280 430 225 3,1 3,4
  300 450 225 3,2 3,7
  315 465 225 3,3 3,9
  355 525 235 4,4 5,6
  400 570 235 4,1 5,2
  450 620 235 4,4 5,6
315 100 190 205 1,7 1,7
  125 215 205 1,8 1,9
  140 240 210 2,0 2,1
  150 250 210 2,0 2,1
  160 260 210 2,0 2,1
  180 280 210 2,2 2,3
  200 330 225 2,3 2,5
  224 355 225 2,6 2,8
  250 380 225 2,9 3,4
  280 430 235 3,1 3,7
  300 450 235 3,3 3,8
  315 465 235 3,5 4,0
  355 525 245 3,8 4,6
  400 570 245 4,2 5,2
450 224 355 290 4,4 4,6
  250 380 290 4,7 5,0
  280 430 300 5,0 5,4
  300 450 300 5,3 5,7
  315 465 300 5,4 5,8
  355 525 310 5,8 6,3
  400 570 310 6,0 7,1
  500 680 315 7,4 8,2
  560 740 315 8,0 9,0
  600 780 315 8,4 9,4
  630 810 315 8,7 9,8
  710 890 315 9,8 11,4
500 125 215 295 3,8 3,9
  140 240 300 3,9 3,9
  150 250 300 4,0 4,1
  160 260 300 4,1 4,2
  180 280 300 4,2 4,3
  200 330 315 4,5 4,6
  224 355 315 4,9 5,2
  250 380 315 5,2 5,4
  280 430 325 5,6 5,9
  300 450 325 5,8 6,2
  315 465 325 6,0 6,4
  355 525 335 6,4 6,8
  400 570 335 6,4 6,8
  450 620 335 7,5 8,0
  500 680 340 8,1 8,9
  560 740 340 8,8 9,7
  600 780 340 9,0 9,8
500 630 810 340 9,5 10,5
  710 890 340 10,7 12,1
  800 980 340 11,7 13,4
560 200 330 315 5,1 5,1
  224 355 345 5,5 5,7
  250 380 345 5,8 6,1
  280 430 355 6,3 6,7
  300 450 355 6,5 6,9
  315 465 355 6,7 7,0
  355 525 365 7,3 7,7
  400 570 365 7,8 8,3
  450 620 365 8,3 8,9
  500 680 370 8,9 9,6
  560 740 370 9,6 10,4
  600 780 370 10,1 11,0
  630 810 370 12,2 13,8
  710 890 370 12,1 13,8
  800 980 370 14,3 17,5
  900 1080 370 16,0 19,7
600 200 330 365 5,5 5,5
  224 335 365 5,9 6,1
  250 380 365 6,2 6,4
  280 430 375 6,7 7,0
  300 450 375 6,9 7,2
  315 465 375 6,9 7,2
  355 525 385 7,7 8,1
  400 570 385 8,2 8,7
  450 620 385 8,8 9,3
  500 680 390 9,5 10,2
  560 740 390 10,2 10,8
  600 780 390 10,6 11,3
  630 810 390 12,3 14,3
  710 890 390 13,7 16,4
  800 980 390 15,1 18,0
  900 1080 390 16,6 20,2
630 200 330 380 5,8 5,9
  224 355 380 6,1 6,3
  250 380 380 6,5 6,8
  280 430 390 7,1 7,4
  300 450 390 7,3 706
  315 465 390 7,4 7,8
  355 525 400 8,1 8,5
  400 750 400 8,8 9,3
  450 620 400 9,3 9,9
  500 680 405 10,0 11,1
  600 780 405 11, 14,3
  630 810 405 14,6 45,6
  710 890 405 16,2 17,6
  800 980 405 17,7 19,4
  900 1080 405 19,6 21,5
  1000 1180 405 12,3 23,7
710 250 380 420 7,7 8,0
  280 430 420 8,3 8,6
  300 450 430 8,5 8,8
  400 570 440 10,1 10,8
  450 620 440 10,8 11,3
  500 680 445 11,5 12,1
  560 740 445 12,3 12,9
  600 780 445 12,8 13,4
  630 810 445 16,8 17,5
  710 890 445 18,4 19,6
  800 980 445 20,0 21,4
  900 1080 445 21,9 23,4
  1000 1180 445 23,8 25,7
  1120 1300 445 26,8 25,7
800 250 380 465 8,7 9,0
  280 430 475 9,3 9,7
  300 450 475 9,6 9,8
  315 465 475 9,7 10,0
  355 525 485 10,5 10,9
  400 570 485 11,3 11,8
  450 570 485 11,3 11,8
  500 680 490 12,8 13,3
  560 740 490 13,7 14,1
  600 780 490 14,2 14,7
  630 810 490 18,4 19,2
  710 890 490 22,1 23,2
  900 1080 490 23,2 25,4
  1000 1180 490 26,1 27,6
  1120 1300 490 29,2 31,5
  1250 1430 490 32,0 34,9
